N08367为高Cr、高Mo的高耐蚀性奥氏体不锈钢，在高温海水或排烟脱硫装置等恶劣环境中也具有超强的耐腐蚀性。在有些条件下，具有与哈氏合金、纯钛匹敌的耐腐蚀性，是一种经济性超强的不锈钢。本公司可供板材和卷材。
材料牌号・标准
| ASTM A240/B688 | EN | JIS | ISO |
|---|
| UNS N08367 | ― | ― | ―
|
化学成分
UNS N08367
| | C | Si | Mn | P | S | Ni | Cr | Mo | Cu | N |
|---|
| 最小 | ― | ― | ― | ― | ― | 23.5 | 20.00 | 6.00 | ― | 0.18 |
| 最大 | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 25.5 | 22.00 | 7.00 | 0.75 | 0.25 |
物理性能
| 比热(J/kg･K) | 450 |
| 电阻率(μΩ･cm) | 94.4 |
| 热传导率(W/m･K) | 20℃ | 11.9 |
| 100℃ | 13.0 |
| 平均热膨胀系数(10-6/℃) | 20–200℃ | 15.3 |
| 20–300℃ | 15.6 |
| 20–400℃ | 15.9 |
| 20–500℃ | 16.2 |
| 纵向弹性模量(MPa) | 19.8 x 104 |
| 强磁性 | 无 |
| 熔点(℃) | 1360-1394 |
机械性能
室温机械性能
UNS N08367(板材*)
0.2%屈服强度
(N/mm2) | 抗拉强度
(N/mm2) | 延伸率
(%) | 硬度
(HRB) |
|---|
| ≧ 310 | ≧ 690 | ≧ 30 | ≦ 100 |
UNS N08367(薄板和卷材)
0.2%屈服强度
(N/mm2) | 抗拉强度
(N/mm2) | 延伸率
(%) | 硬度
(HRB) |
|---|
| ≧ 310 | ≧ 655 | ≧ 30 | ≦ 241 (HB) |
示例
| 0.2%屈服强度
(N/mm2) | 抗拉强度
(N/mm2) | 延伸率
(%) | 硬度
(HRB) |
|---|
| 热轧板 6.0mmt | 422 | 770 | 49 | 207 (HB) |
耐腐蚀性
UNS N08367含高浓度Cr、Mo以及N，在氯化物环境下，也具有极高的耐点腐蚀性能、抗缝隙腐蚀性能。在通常的双相不锈钢难以保持耐腐蚀性的腐蚀环境下，NAS 254NM可发挥出良好的耐腐蚀性。

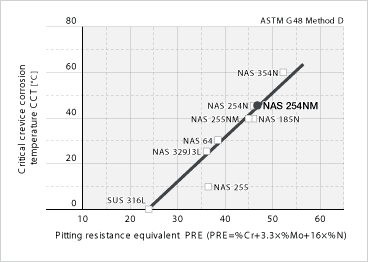

耐点腐蚀性能和抗缝隙腐蚀性能
朔性加工性
冷加工与热加工与SUS 304、SUS 316等奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。
焊接性
UNS N08367的焊接与标准奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接等。但焊接材料请使用哈氏®合金C系列。焊接时无需进行预热和后热。
切削性
由于UNS N08367的镍含量较高，其切削性比奥氏体不锈钢低，但比镍基合金高。切削工具请尽量使用超硬工具，将供给速度调慢，切削深度取大为上策。
热处理
UNS N08367为奥氏体系列不锈钢，热处理可与标准奥氏体不锈钢相同。通常采用的热处理条件如下。
酸洗
酸洗使用硝酸和氢氟酸混合液。由于UNS N08367的耐腐蚀性比SUS 304高，氧化皮会稍难以去除。因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸处理则更加有效。
