N08354，ASME Code Case 2585是一种高耐腐蚀性奥氏体不锈钢，耐腐蚀性高于传统不锈钢，具有与耐腐蚀镍基合金同等的耐点腐蚀性能、耐间隙腐蚀性能。本公司可供应板材、带材。
材料牌号・标准
| ASTM B625 | EN | JIS | ISO |
|---|
| UNS N08354 | ― | ― | ― |
化学成分
UNS N08354
| | C | Si | Mn | P | S | Ni | Cr | Mo | N |
|---|
| 最小 | ― | ― | ― | ― | ― | 34.0 | 22.0 | 7.0 | 0.17 |
| 最大 | 0.030 | 1.00 | 1.00 | 0.030 | 0.010 | 36.0 | 24.0 | 8.0 | 0.24 |
物理性能
| 比热(J/kg･K) | 419 |
| 电阻率(μΩ･cm) | 102.6 |
| 热传导率(W/m･K) | 9.8 |
| 平均热膨胀系数(10-6/℃) | 30–200℃ | 14.1 |
| 30–300℃ | 14.7 |
| 30–400℃ | 15.2 |
| 纵向弹性模量(MPa) | 19.3 x 104 |
| 强磁性 | 无 |
| 熔点(℃) | 1362-1391 |
机械性能
室温机械性能
UNS N08354
0.2%屈服强度
(N/mm2) | 抗拉强度
(N/mm2) | 延伸率
(%) | 硬度 |
|---|
| (Hv) | (HB) |
|---|
| ≧ 295 | ≧ 640 | ≧ 40 | ― | ― |
示例
| 0.2%屈服强度
(N/mm2) | 抗拉强度
(N/mm2) | 延伸率
(%) | 硬度 |
|---|
| (Hv) | (HB) |
|---|
| 冷轧板 2mmt | 393 | 795 | 52 | 188 | 89 |

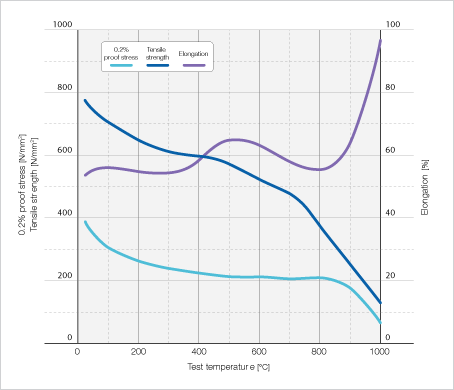

高温强度
耐腐蚀性
由于其Cr、Mo含量高，在高浓度氯离子环境下耐点腐蚀性能、耐间隙腐蚀性能极高。
由于其Ni含量高，其耐应力腐蚀开裂性能也超强。

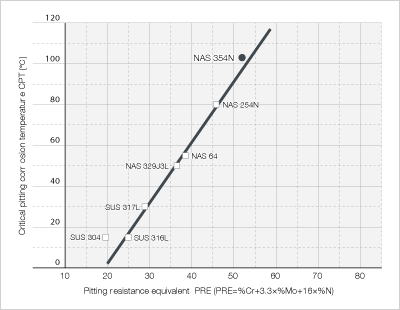

耐点腐蚀性能
耐应力腐蚀开裂性能
| 条件 | 有无发生开裂 |
|---|
| MgCl2 | 20% Boil, 300hr | NO SCC |
| 25% Boil, 300hr | NO SCC |
| 30% Boil, 300hr | NO SCC |
| 35% Boil, 300hr | NO SCC |
| 42% Boil, 300hr | NO SCC |
试验方法：U型弯曲试样，2mmt, #500 表面加工
朔性加工性
冷加工与热加工处理与SUS 304、SUS 316等标准奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。
焊接性
UNS N08354 的焊接与标准奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接。焊料请使用哈氏®合金C系列。
切削性
由于Ni含量较高，UNS N08354 的切削性不如普通奥氏体不锈钢，但优于镍基合金。切削请尽量使用超硬合金工具，将推进速度调慢，加大切削深度为上策。
热处理
UNS N08354 为奥氏体不锈钢，热处理可采用与标准奥氏体不锈钢同样的方式。常规固溶处理条件为1125～1175℃，水冷。
酸洗
酸洗使用硝酸和氢氟酸混合液。由于UNS N08354 耐腐蚀性比304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。
用途
海水环境：海水热交换器、海洋结构物等
垃圾焚烧：气化熔炉等
食品成套设备：蛋黄酱、调味汁制造装置等
各种传感器类
